所属平台：微观原位与可视化平台

仪器位置：10号楼305

仪器负责人：孙萱 13698659261 10号楼3楼办公区 Email:sunxuan@qdio.ac.cn

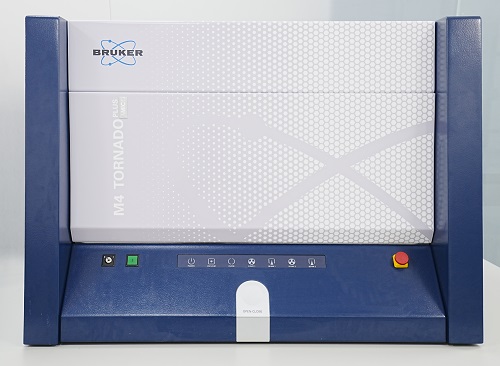

仪器概况：购买时间2024年，品牌型号Bruker/布鲁克M4 TORNADO PLUS

能在优于10微米的空间分辨率情况下对天然岩石、地外陨石、植物、合成材料等样品进行全谱元素面扫描，获得特定区域的特定元素空间分布信息。

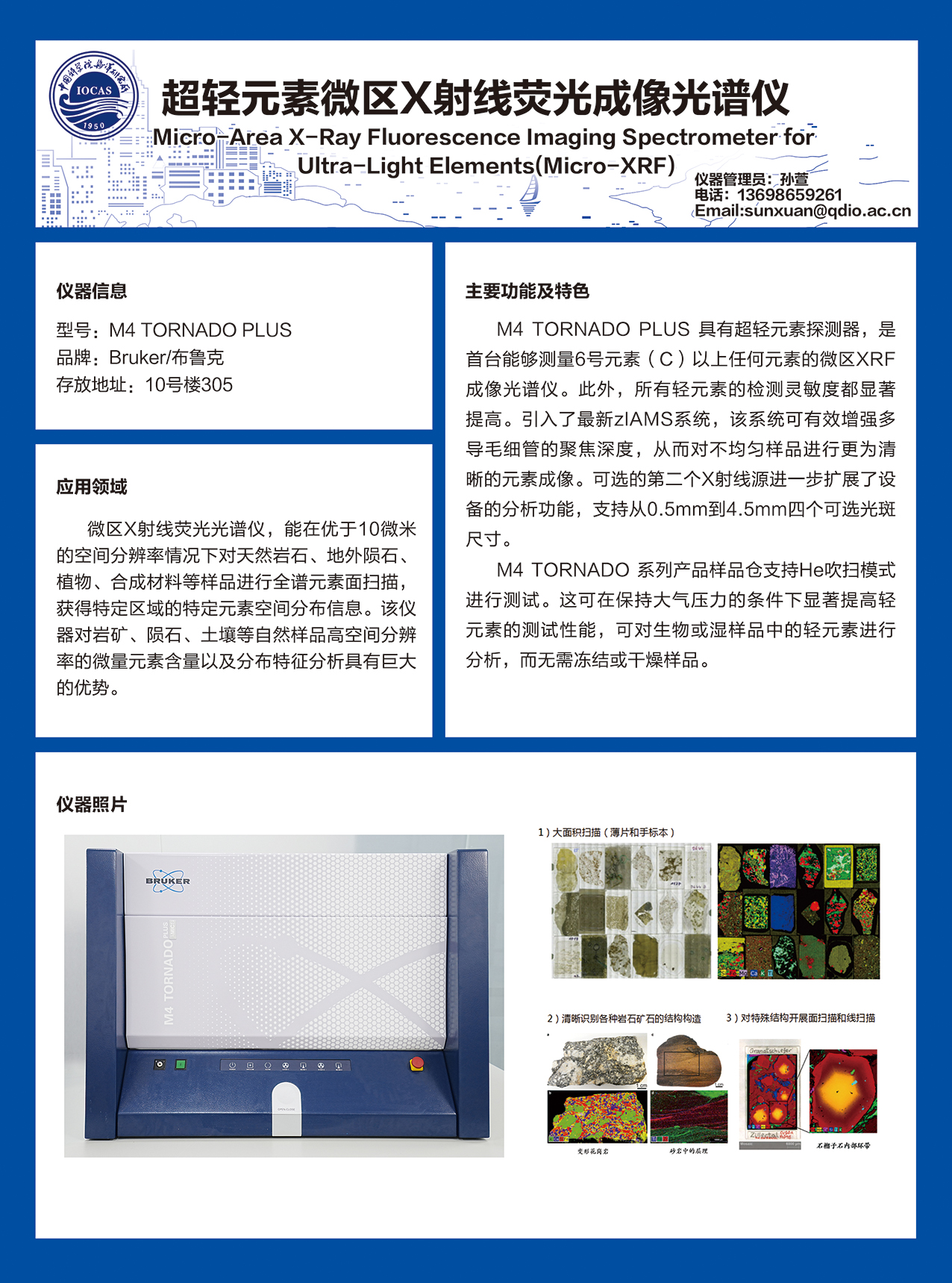

仪器介绍：

M4 TORNADO PLUS 具有超轻元素探测器，是首台能够测量 6 号元素（C）以上任何元素的微区 XRF 成像光谱仪。此外，所有轻元素的检测灵敏度都显著提高。引入了最新zlAMS系统，该系统可有效增强多导毛细管的聚焦深度，从而对不均匀样品进行更为清晰的元素成像。可选的第二个 X 射线源进一步扩展了设备的分析功能，支持从 0.5 mm 到 4.5 mm四个可选光斑尺寸。

M4 TORNADO 系列产品样品仓支持He吹扫模式进行测试。这可在保持大气压力的条件下显著提高轻元素的测试性能，可对生物或湿样品中的轻元素进行分析，而无需冻结或干燥样品。

工作内容：

1.       多金属矿物、海底岩石、沉积物等地质样品的微区元素扫描，实现C(6)-Am(95)元素的Mapping成图与定量分析。

2.       针对样品测试，完成岩石、矿物与沉积物等样品的常微量元素点、线与面的准确定量分析。

相关案例：

使用超轻元素微区X射线荧光成像光谱仪对西太平洋富钴结核等样品进行全谱元素面扫描，获得了原位高分辨率多元素的信号强度数据，元素信号谱峰特征和数据频谱分布结果显示，富钴结核中Mn,Fe,Ti,Co,Ca,Ni等元素信号强度敏感，数据呈现相对较好的正态分布特征，可用于定量或半定量分析。将不同元素连接成彼此关联的多维矩阵，实现了数据的位置信息和特征元素之间的数学运算和筛选，了解了金属元素的分布和变化特征，揭示了富钴结核生长过程的环境变化。

收费标准：

送样须知：

最大样品尺寸：80mm×60mm×40mm（长×宽×高）

最小检测区域：≥500μm（可测单点最小直径30μm）

物理状态要求

√ 固体块状样品需至少一个平整检测面

√ 粉末样品需压片成型（直径≥20mm）

√ 液体样品需特殊样品杯盛装（提供0.5mL以上）
